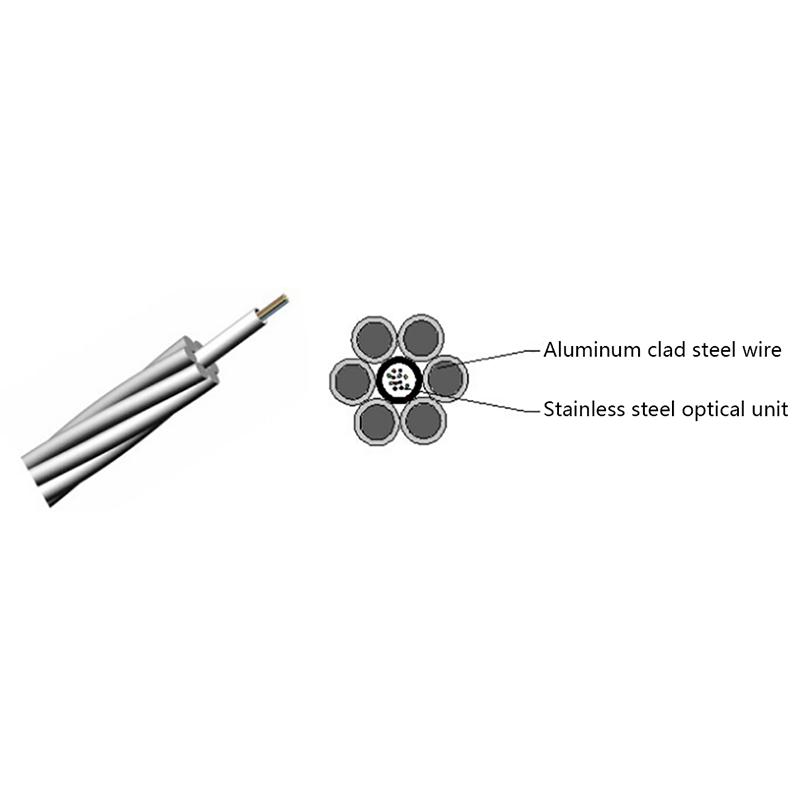

Caractéristiques structurelles du tube central OPGW
L'unité de fibre optique du tube en acier inoxydable est placée au centre et torsadée avec d'autres fils métalliques pour former un câble ; la fibre optique est placée dans le tube en acier inoxydable pour avoir une meilleure surlongueur ; la section transversale du câble optique conçue avec précision garantit les performances électriques, les propriétés physiques mécaniques et la stabilité thermique du câble optique ;
Caractéristiques structurelles des OPGW échoués en couches
L'unité de fibre optique en tube d'acier inoxydable est conçue pour être torsadée avec d'autres fils métalliques en même temps ;
La fibre optique placée dans le tube en acier inoxydable présente une meilleure surlongueur. Dans le même temps, l'unité de fibre optique en acier inoxydable de la structure en couches est située sur la deuxième couche, ce qui produit une surlongueur de traction plus grande et plus stable par toronnage ;
La section transversale du câble optique conçue avec précision garantit les performances électriques, les propriétés physiques mécaniques et la stabilité thermique du câble optique ;
Caractéristiques des applications
Selon les conditions techniques de la ligne, sans modifier la structure du câble optique, en combinant la proportion de profilés en aluminium et en acier, on peut obtenir un produit répondant aux exigences techniques de la ligne ;
La structure du câble optique OPGW tubulaire en acier inoxydable présente une pression latérale et une résistance aux chocs plus élevées que la structure du tube en aluminium ; l'acier inoxydable a une faible conductivité, une haute résistance et une bonne résistance à la corrosion, et la fibre optique est bien protégée ;
Le tube en acier inoxydable est rempli de graisse pour empêcher l'humidité ou l'eau de pénétrer ; l'ajustement de la longueur restante de la fibre optique peut donner au câble optique de bonnes caractéristiques de température ;
La couche intérieure de fil d'acier recouvert d'aluminium à haute résistance et à faible conductivité supporte le poids et la charge externe de l'OPGW ; en utilisant le principe de l'effet de peau de charge, le courant de surcharge ou de court-circuit de défaut est canalisé à travers la couche externe de bons conducteurs, ce qui est bénéfique pour la protection de la fibre optique ;
Les câbles optiques ont des propriétés mécaniques et électriques similaires aux fils de terre aériens conventionnels, ce qui facilite le remplacement des anciens fils de terre ainsi que la conception et l'installation de nouveaux fils de terre. Il a la double fonction de fil de terre et de communication.
La longueur restante de la fibre optique peut être contrôlée avec précision pour garantir la capacité du câble à résister à des charges élevées et à de grandes portées ;
